皮带输送机原理和工作结构介绍

发布来源:clirik 发布时间:2019-05-09 09:04 浏览次数:

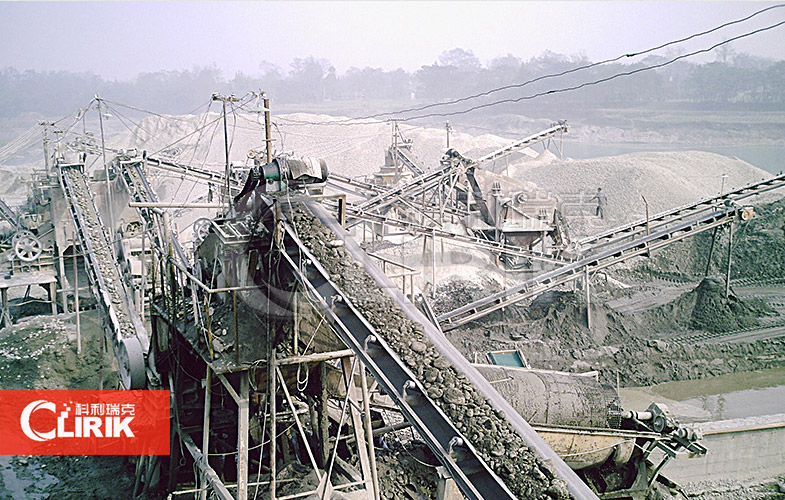

皮带输送机是大多数矿山设备生产线中不可或缺的枢纽设备,看似作用不大,但是如果真的缺少了它,整个生产线的生产都会停滞。本文小编来说一说输送机中的代表科利瑞克皮带输送机的结构组成及工作原理。如果您想了解更多关于皮带输送机的可以参考:《皮带输送机价格-皮带输送机型号》
皮带输送机是一种摩擦驱动以连续方式运输物料的机械,主要由机架、输送带、托辊、滚筒、张紧装置、传动装置等组成。可以将物料在一定的输送线上,从初的供料点到在终的卸料点间形成一种物料输送流程,既可以进行碎散物料的输送,也可以进行成件物品的输送。
皮带输送机工作过程中其主要作用的主要是驱动部分,驱动部分主要有哪些结构组成呢?主驱动部分由2台电动机、2台减速器和2个主传动滚筒分别通过联轴器、内齿套和外齿套联接而成。
设备和设备之间是怎样连接到一起并起作用的呢?
2台电动机与2台减速器之间分别由液力偶合器联接;2台减速器与2个主传动滚筒之间分别由1对内齿套和外齿套组合联接。其中内齿套的内孔和外齿套的内孔以花键形式分别联接在减速器输出轴上和主传动滚筒主轴的输入端上,而内齿套与外齿套之间分别通过M4、Z54的内、外齿轮啮合方式联接;2个主传动滚筒主轴的另一端分别以花键形式各自联接1件传动齿轮(M8、Z78)相互啮合,速比为1:1。构成了初由2台电动机拖动,终由2件传动齿轮啮合、输出相同力矩刚性联接的主驱动输出系统,保证了整台带式输送机平稳安全地运行。
皮带输送机工作原理:驱动滚筒由电动机通过减速器驱动,输送带依靠驱动滚筒与输送带之间的摩擦力拖动。驱动滚筒一般都装在卸料端,以增大牵引力,有利于拖动。物料由喂料端喂入,落在转动的输送带上,依靠输送带摩擦带动运送到卸料端卸出。
每一个设备对于生产线的正常运转都起着非常重要的作用,缺少任何一个都不能顺利完成设备生产,皮带输送机也是一样。上海科利瑞克专业生产各种制砂生产线、破碎生产线、选矿生产线、水泥生产线及生产线配置,品质优良,欢迎致电咨询。
